印刷治具可設計支持在線測試模式，配合SMT生產線實現印刷后自動檢測與工藝驗證。該功能主要應用于高精度焊膏印刷流程中，提升印刷質量控制水平，降低缺陷率。

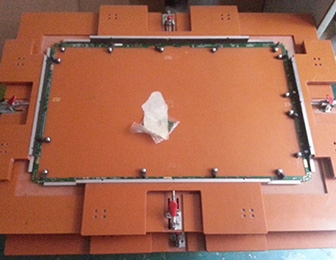

在線測試模式常見形式包括AOI視覺檢測與壓力傳感反饋結構。印刷治具通過準確定位孔位與PCB承托結構，確保每次印刷位置一致性，為后續圖像識別提供穩定基礎。部分治具內置定位銷、真空吸附臺、柔性支撐板，有助于提升檢測精度。

治具本體結構需兼容上下夾持或傳感器探針動作，便于對印刷圖形進行在線采樣。通過設置標準焊膏量、開口位置與厚度范圍，系統可自動判別偏移、少錫、漏印等問題。部分高階治具支持信號反饋至貼片程序，實現異常印刷自動剔除。

在聯機測試模式下，印刷治具結構穩定性與重復定位精度尤為關鍵。治具材質通常選用鋁合金、不銹鋼或工程塑料復合結構，需具備良好耐溫與變形壓制性能。部分治具設有高精度調平機構與張力調整組件，確保治具與鋼網框架間貼合一致。

應用在線測試功能后，可有效提升產線首件合格率，減少手動檢測時間，提升整體良品率與產線稼動率。適用于手機主板、筆記本主板、工業控制板等對印刷一致性要求較高的應用場景。

為實現在線測試功能，治具結構需配合產線設備標準接口，如SMEMA信號、吸附孔位、夾具導軌等。建議治具設計前進行產線適配性評估，確保上線過程無結構干涉與誤差累積。
