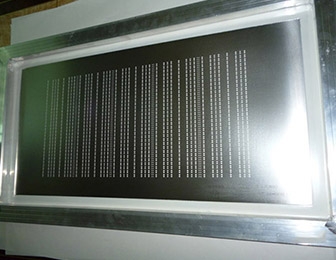

在電子制造領域，SMT（表面貼裝技術）工藝憑借其快速、高精度的特點，成為主流的電子元件組裝方式。而在 SMT 工藝中，SMT 納米鋼網扮演著舉足輕重的角色，其孔徑精度更是對電子元件的貼裝質量有著深遠影響。

　　準確錫膏印刷的基石

　　錫膏印刷是 SMT 貼裝的首要環節，SMT 納米鋼網的孔徑精度直接決定了錫膏轉移的準確性。高精度的孔徑能夠確保錫膏均勻、定量地印刷到 PCB（印刷電路板）的焊盤上。例如，在生產智能手機主板這類高密度、高精度的電子產品時，微小的電子元件需要少量且準確的錫膏量來實現焊接。若納米鋼網孔徑精度不足，可能導致孔徑過大，錫膏量過多，在焊接時容易引發短路；反之，孔徑過小則會使錫膏量過少，造成虛焊。而 SMT 納米鋼網憑借其優越的孔徑精度，能夠?qū)㈠a膏準確地印刷到焊盤上，為后續高質量的貼裝奠定基礎。

　　元件定位的關鍵保障

　　電子元件在貼裝過程中，需要準確地放置在 PCB 的特定位置。SMT納米鋼網的孔徑精度對元件定位有著間接但關鍵的影響。當錫膏印刷時，元件引腳與焊盤上的錫膏能夠匹配，在回流焊過程中，元件會因錫膏的表面張力作用，自動校正位置，實現準確貼裝。若鋼網孔徑精度不佳，錫膏印刷位置偏差，元件貼裝后就可能出現偏移、立碑等問題。在一些對元件位置精度要求高的芯片貼裝中，如 CPU 等，SMT 納米鋼網的高精度孔徑確保了元件能夠準確放置，從而保證芯片的正常運行和性能發揮。

　　電氣連接可靠性的決定因素

　　良好的電氣連接是電子元件正常工作的前提。SMT 納米鋼網孔徑精度通過影響錫膏量和元件定位，決定了電氣連接的可靠性。準確的孔徑使適量的錫膏在焊接后形成飽滿、牢固的焊點，能夠有效傳導電流，降低電阻。而因孔徑精度問題導致的錫膏量異?；蛟恢闷?，會使焊點出現空洞、虛焊等缺陷，增加電氣連接的電阻，甚至導致斷路，嚴重影響電子產品的性能和使用壽命。在汽車電子、航空航天等對可靠性要求高的領域，SMT 納米鋼網的高精度孔徑對于保障電氣連接的穩定性和可靠性至關重要，能夠確保電子設備在復雜環境下穩定運行。
