PCB板在插件拉插好元件要過手浸爐，再過波峰爐，而且其中有些元件不能直接過手浸爐，要過完手浸爐后再裝上過波峰爐。如果用夾具可以直接過波峰爐，同時可以節省一個人及其間所用時間和后加拉部分后焊元件所需的時間。

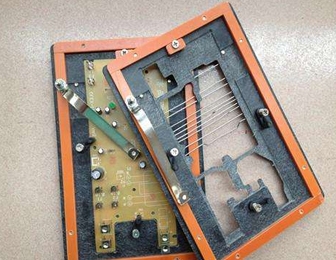

　　過爐具

　　1、   過爐夾具底板質量要好，不能有分層的（同一塊底板的出現兩種顏色），否則這樣的底板過爐受熱后會破裂；

　　2、   夾具要加字印注明機型名稱，以便與其它型號PCB板的夾具區分；（不用加過爐夾具進爐方向的字印，防止作業方式更改。）

　　3、   在不影響元件上錫的情況下，夾具底板固定骨架要盡量做厚、牢固；

　　4、   夾具底板要開走錫槽（不影響上錫情況下，固定骨架不開走錫槽，以增加骨架牢固程度），錫橫槽深為1～1.3mm；

　　5、   夾具底板過錫孔邊緣要保留0.5±0.1mm厚，否則影響上錫；

　　6、   夾具框架四個角的外邊角要倒角，防止作業刮傷作業人員的手；

　　7、   夾具底板的螺絲孔要求：

　　①    底板螺絲孔不能開太深或太淺，（螺絲鎖到位后，螺絲頭比底板平面低0.3±1mm），否則螺絲太高而容易上錫并形成錫塊擋波峰鏈爪或鎖穿夾具底板而無固定作用；

　　②    螺絲孔也不能太靠近底板邊緣，否則底板板邊因螺絲孔太靠近板邊緣而損壞板邊，造成螺絲上錫并形成錫塊擋波峰鏈爪；

　　③    底板螺絲孔不能倒角，否則增加螺絲頭與錫漿的接觸面積；

　　8、   夾具底板板邊（放于鏈爪位置）不能太薄或太厚，厚度1.5～2mm；

　　9、   兩塊拼板或一塊拼板做一個夾具，按實際情況確定，以節省成本及提高生產效率；

　　10、   底板骨架要求：

　?、?nbsp;   懸空式固定骨架不能太寬、太厚，要有足夠的空間上好錫。且懸空式固定骨架要盡量與走錫方向垂直，否則元件不上錫；（懸空式固定骨架：底板骨架在PCB板處無位置擺放時采用的加固方式，只能作輔助加固作用）

　?、?nbsp;   底板固定骨架要避開AI插件元件腳（臥式元件向內彎腳，立式元件向外彎腳）；

　　11、   彈片要鎖好（壓力不能過大、移動要靈活）。

　　12、   確認夾具：

　?、俪叽缡欠衿螅ㄟ^不了波峰爐）；

　　②是否漏裝彈片、裝錯位置；

　?、凼欠衤┭b塑膠壓扣、漏鎖螺絲，螺絲未鎖到位；

　?、芸蚣芙雍咸幨欠窳己茫蚣芙雍咸幙p隙不能大，否則過波峰爐上錫）；

　　⑤底板除過爐鏈爪位，另兩邊不能留邊，否則過波峰爐留錫，造成不必要的浪費；

　　⑥底板遮擋位置是否有斷裂、缺失；

　?、叩装迨欠褡冃?；

　　⑧底板螺絲不能高出底板平面；
