SMT鋼網設計與質量控制

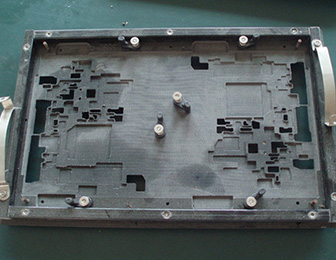

　　什么是SMT鋼網

　　SMT鋼網又稱鋼板，它的主要功能是協助錫膏的沉積，將準確數量的錫膏轉移到光板（barePCB）上準確的方位。鋼網由網框、絲網和鋼片組成。鋼片上有許多孔，這些孔的方位對應PCB上需要被印刷的方位。在使用時，將PCB放置于鋼網的下方，將錫膏經過鋼網上固定方位的小孔漏印到PCB上。錫膏阻塞在鋼網上越少，沉積在PCB上就越多。因此，當在印刷過程中出現不良狀況時，應主要查看鋼板的狀況。SMT鋼網可分為激光模板，電拋光模板，電鑄模板，階梯模板，邦定模板，鍍鎳模板和蝕刻模板七種類型。SMT鋼網制造工藝有化學蝕刻法、激光切割法和電鑄成型法三種辦法。

　　SMT鋼網設計與質量控制

　　一般技能要求,繃網：選用紅膠+鋁膠帶方法，在鋁框與膠粘接處，須均勻刮上一層維護漆。同時，為保證網板有滿意的張力和良好的平坦度，主張不銹鋼板距網框內側保存25mm-50mm。

　　一般技能要求

　　1、繃網

　　選用紅膠+鋁膠帶方法，在鋁框與膠粘接處，須均勻刮上一層維護漆。同時，為保證網板有滿意的張力和良好的平坦度，主張不銹鋼板距網框內側保存25mm-50mm。

　　2、網框

　　結構尺度根據印刷機的要求而定，以DEK265和MPM UP 3000機型為例，結構尺度為29ˊ 29ˊ，選用鋁合金，結構型材規范為1.5ˊ 1.5ˊ。

　　3、基準點

　　根據PCB資料供給的巨細及形狀按1：1方法開口，并在印刷反面刻半透。在對應坐標處，整塊PCB至少開兩個基準點。

　　4、開口要求

　　（1）方位及尺度確保較高開口精度，嚴格按規則開口方法開口。

　　（2）獨立開口尺度不能太大，寬度不能大于2mm，焊盤尺度大于2mm的中心需架0.4mm的橋，防止影響網板強度。

　?。?）開口區域有必要居中。

　　5、字符

　　為便利出產，主張在網板左下角或右下角刻上下面的字符：Model;T;Date;網板制造公司名稱。

　　6、網板厚度

　　為保證焊膏印刷量和焊接質量，網板外表滑潤均勻，厚度均勻，網板厚度參照以上表格，網板厚度應以滿意Z細距離QFP BGA為前提。

　　如PCB上有0.5mmQFP和CHIP 0402元件，網板厚度0.12mm;

　　如PCB上有0.5mmQFP和CHIP 0603以上元件，網板厚度0.15mm;SMT鋼網

　　二

　　鋼網網孔開口形狀及尺度要求

　　1、總原則

　　根據IPC-7525鋼網設計指南要求，為保證錫膏能順暢地從網板開孔中開釋到PCB焊盤上，在網板的開孔方面，主要依賴于三個要素：

　　1、)面積比/寬厚比面積比>0.66

　　2、)網孔孔壁潤滑。尤其是關于距離小于0.5mm的QFP和CSP，制造過程中要求供貨商作電拋光處理。

　　3、)以印刷面為上面，網孔下開口應比上開口寬0.01mm或0.02mm，即開口成倒錐形，便于焊膏不效開釋，同時可削減網板清潔次數。

　　通常狀況下，SMT元件其網板開口尺度和形狀與焊盤共同，按1：1方法開口。

　　特殊狀況下，一些特別SMT元件，其網板開口尺度和形狀有特別規則。

　　2、 特別SMT元件網板開口

　　CHIP元件：

　　0603以上CHIP元件，為有效防止錫珠的發生。

　　SOT89元件：因為焊盤和元件較大

　　焊盤距離小，簡單發生錫珠等焊接質量問題。

　　SOT252元件：因為SOT252有一焊盤很大，簡單發生錫珠，且回流焊張力大引起移位。

　　IC：

　　A.關于規范焊盤設計，PITCH》=0.65mm的IC，開口寬度為焊盤寬度的90%，長度不變。

　　B.關于規范焊盤設計，PITCH《=005mm的IC，因為其PITCH小，簡單發生橋連，鋼網開口方法長度方向不變，開口寬度為0.5PITCH，開口寬度為0.25mm。

　　其他景象：

　　一個焊盤過大，通常一邊大于4mm，另一邊不小于2.5mm時，為防止錫珠的發生以及張力作用引起的移位，網板開口主張選用網格線切割的方法，網格線寬度為0.5mm，網格巨細為2mm，可按焊盤巨細均分。

　　印膠網板開口形狀及尺度要求：

　　對簡單PCB拼裝選用膠水工藝，優先選用點膠，CHIP、MELF、SOT元件經過網板印膠，IC則盡量選用點膠防止網板刮膠。在此，只給出CHIP，MELF，SOT印膠網板主張開口尺度，開口形狀。

　　1、網板對角處須開兩對角定位孔，選取FIDUCIAL MARK 點開孔。

　　2、開口均為長條形。

　　三

　　查驗辦法

　　鋼網檢測辦法

　　1)經過目測查看開口居中繃網平坦。

　　2)經過PCB實體核對網板開口正確性。

　　3)用帶刻度高倍顯微鏡查驗網板開口長度和寬度以及孔壁和鋼片外表的潤滑程度。

　　4)鋼片厚度經過檢測印錫后焊膏厚度來驗證，即成果驗證。
