SMT貼片治具是在SMT貼片機的過程中所使用的一種工裝治具，其目的是解決PCB沒有工藝邊的工藝要求或采用拼版貼片來提高效率的作用；這種治具對拼版距離的要求很高，在設計的過程中需要注意PCB元件的避讓。

　　如果是高速機生產，要考慮采用壓扣的形式來固定PCB板，防止在貼片的過程中因?yàn)楦咚贆C(jī)平臺的快速移動而導致PCB甩出損壞貼片機吸嘴。

　　采用的材料一般為：合成石材料、FR4波仟板材料、鋁合金材料等。

　　SMT貼片治具：是SMT貼片廠在進行SMT貼片的工程中所使用的一種工裝治具產品，其目的有二種：改善生產工藝、提高生產效率。

　　根據生產制程使用工藝的不同，又分為SMT印刷治具、SMT貼片治具、SMT過爐治具（有的叫SMT過爐載具、SMT過爐夾具、SMT過爐托盤）、SMT印刷貼片過爐治具、SMT貼片過爐治具等。

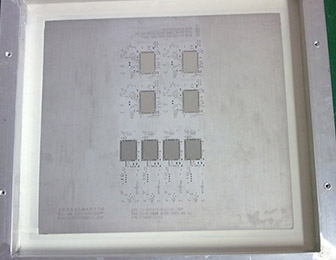

　　SMT印刷治具：是SMT在進行錫膏印刷的過程中所使用的一種工裝治具夾具，在設計的過程中要求產品的定位銷不能高于PCB表面，以免損壞SMT激光鋼網（有的叫激光模板）。

　　要求定位銷精度比較高，否則會出現印刷偏位或PCB放不進去的品質不良。一般采用FR4波仟板材料。
