隨著科技的發展，印刷技術被越來越多地應用到各個技術領域。產品在印刷時，將可固定待印刷產品的印刷治具固定在印刷機的工作臺上，再將產品固定在印刷治具上進行印刷?，F(xiàn)在的印刷治具一般為固定式作業，一般采用壓塊或螺釘?shù)葘⒂∷⒅尉吖潭ㄔ谟∷C(jī)的工作臺上，需要更換印刷治具時，需要先進行拆卸壓塊活螺釘，操作極不方便，而且印刷治具的定位精度較低，不利于批量生產，效率低下。發明內容[0004]本實用新型要解決的技術問題是提供一種印刷治具，改變了舊的作業方式，由治具固定式印刷改為快速換模作業方式，減少了工時，提高了生產效率。

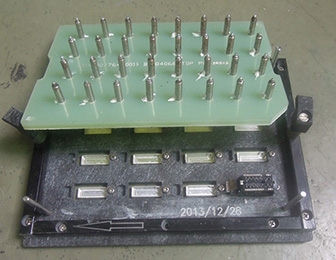

　　1、測量繪制所需物件(主板與小板應軟件部提供資料包含其實都需繪制。建議可繪制好對應的物件后打印出來與實物比對，打印時將打印比例選項比例調整為1:1，確?？椎奈恢?

　　2、主板的放置，常規放置在下針板的中央位置，此只為參考意見一般會出現情況都不是理想狀態(比如我們放置散熱風扇與之上框底板上所放置的如轉板喇叭風扇類有著從動關系)確定主板位置后可確定小板擺放位置。

　　3、繪制載板，以主板與小板的關系可以繪制載板載板盡量做小。合理的分布留有轉接針的位置此位置一般在主板附近可以放置，留60左右的直徑1.75的孔(可以減輕東莞印刷治具的總重量和于其美觀性。)繪制載板在左右為PCB板邊緣位置，此邊緣位置為各類接口不排除實際測試中對進行實測的。

　　4、HDD、ODD側插部分，如是線插需考慮連接器的位置，根據主板連接器確定側插模塊的前后上下位置，側插是有開四個直槽口5T玻纖板。載板對應位置放置牙套。側插件利用4個等高套筒鎖在載板上使側插直保留左右移動位置，留13MM的移動量等高套筒留0.1MM的單邊間隙此為參考值，側插與載板的間隙要比等高套筒間隙留大點即可)。

　　5、下模轉板(此分下模與上模在發包單有說明)分別放置在下針板的下面與下針板上面。轉板排放依據發包單的大體位置合理分布以方便操作為宜。(需注意下模轉板在排放時需注意是否與下框底板有干涉，可對之銑穿即可。)

　　6、上針板以上板的針點位置以及所要安裝的固定壓板與彈性壓棒來進行位置?？捎幂d板做參考繪制。(上針板功能室固定主板正面的測試點針)確定CPU、GPU的位置需要對此零件安裝散熱片以及風扇。

　　7、上針板彈性壓板與固定壓板的安放，放置固定壓板在主板周邊進行盡可能多的放置，這樣可以保證在測試過程中主板的平整度。彈性壓棒在下壓過程中，起到預壓的作用建議放置2~3個即可。

　　8、繪制上框底板，上框底板中間有銑空，依據上針板的針點進行銑空(此銑空往外偏，應為上針板在上框底板是等高套筒固定在上框底板留有間隙，以保證下呀可浮動對位)風扇位置要再要與銑空避位。
