看來治具是必不可少的，否則焊接質量直接很容易收到影響。尤其是批量焊接，有了治具一勞永逸。看來在前期布局布線是就要考慮了，可提前與廠家溝通介入，留出安全間距，器件禁布區。但如果板子又小器件密度又大，是不是可以考慮治具走拼版預留的縫隙啊我認為PCB基板薄型化設計時，還很是很有必要做SMT治具的。特別是板子又大又薄而且元器件密集的情況下，此外薄板易于彈性彎曲變形，建議用SMT治具用來支撐薄形基板或軟性電路板，提升生產工藝品質；對于小于1mm厚度的pcb，回流焊時需要夾具支撐固定。負責pcb會受熱變形，產生很多質量問題。我們在設計時，盡量采用輕的，小的器件，減輕pcb的載重，采用高tg板材至于避開頂占用的空間，可以通過合理優化布局布線，盡量預留治具支撐點并且避開元器件和線路，還可以將頂針定位孔放在工藝邊上。

　　印刷治具的治理可以節省人力，焊接后的工作時間;簡化生產工藝，提高生產效率;減少變形板由于爐內溫度導致它;適應DIP焊料表面具有電路板的SMD零件;性能在高溫下優異的，較好的尺寸穩定性，優良的抗靜電性能，使用壽命長。

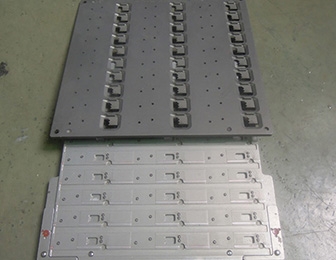

　　印刷治具，是一種新型的針對SMT加工的PCB治具，適用于在插件料的焊錫面有SMD元件的各種PCB板。是一種新型的針對SMT加工的PCB治具，適用于在插件料的焊錫面有SMD元件的各種PCB板有許多治具之所以產生是因?yàn)樯虡I(yè)的需要，因?yàn)橛性S多類型的治具是客制化的，某些是為了提高生產力、重復特定動作、或使工作更加準確。因?yàn)橹尉叩脑O(shè)計基本上是建立于邏輯，類似的治具可能會因?yàn)槭褂糜诓煌臅r間和地點而分別產生。
