SMT納米鋼網易清潔涂層在未來的兩年內將會覆蓋整個普通的鋼網行業，整張鋼網的涂層成本很低，設備的投入運營成本小，工藝簡單，但是能夠?yàn)楫a(chǎn)品帶來巨大的附加值。

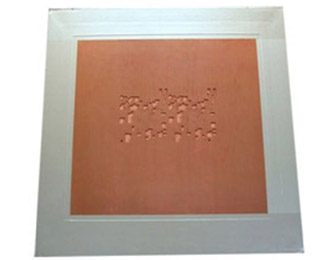

　　納米鋼網就是在普通鋼網表面噴涂一層約100-500納米的納米涂層，稱料納米鋼網

　　納米鋼網將鋼片的硬度提升10%-30% (即硬度達到400-450HV)，而且納米涂層具有超疏水性，并且就有自潔功能，從而減少錫膏在背面的殘留，減少擦拭頻率，可以由原來的3-5片擦拭一次提升到 20-60片擦拭一次。

　　因?yàn)镾MT快速發展趨勢，電子器件愈來愈小、拼裝相對密度愈來愈高，BGA、CSP、Flipchip、復合化內置式元器件等新封裝持續出現，造成了SMT機器設備、焊材、包裝印刷、貼片和焊接方法的轉變。因而，對PCB設計也明確提出了高些的規定。盡管現階段早已擁有PROTEL、POWER、PCB等作用極強的CAD制圖軟件，能夠立即將電電路原理圖轉化成布線方案，針對標準尺寸電子器件的焊層圖型能夠立即從CAD手機軟件的元器件封裝中啟用，但事實上還務必依據拼裝相對密度、不一樣的加工工藝、不一樣的機器設備及其獨特電子器件的規定開展設計方案。
