SMT鋼網分類了解
按SMT鋼網的制造工藝可分為:激光模板,電拋光模板,電鑄模板,階梯模板,邦定模板,鍍鎳模板,蝕刻模板。
激光模板(LaserStencil)
激光鋼網模板是目前SMT鋼網職業中Z常用的模板,其特點是:
直接選用數據文件制造,減少了制造誤差環節;
SMT模板開口方位精度極高:全程誤差≤±4μm;
SMT模板的開口具有幾何圖形,有利于錫膏的印刷成型。
制造激光鋼網需求以下材料:
材料有必要:
PCB:版次正確,無變形、損壞、開裂;
偉立異鋼網(SMT模板)加工集團可接受多種CAD數據格局:GERBER、HPGL、*.JOB、*.PCB、*.GWK、*.CWK、*.PWK、*.DXF、*.PDF;以及下列軟件設計的數據:PAD2000、POWERPCB、GCCAM4。14、PROTEL、AUTOCADR14(2000) 、CLIENT98、CAW350W、V2001。
GERBER文件是美國GERBER公司提出的一種數據格局;它是將PCB信息轉化成多種光繪機能識其他電子數據,亦稱光繪文件。GERBER文件是一種有X、Y坐標和附加命令的軟件結構,GERBER格局正式學名叫“RS274格局”。它已成為PCB職業的規范格局文件。
GERBER文件結合Aperture list(亦稱D-Code)文件,界說了圖形的起始點以及圖形形狀及巨細。D-Code界說了電路中線路、孔、焊盤或其他圖形的巨細及形狀。
GERBER文件有兩種類型:RS274D及RS274X
RS274D含X、Y DATA,不含D-Code文件;
RS274X含X、Y DATA, D-Code文件也界說在該文件里。
電拋光模板(E.P.Stencil)
電拋光模板是在激光切割后,經過電化學的辦法,對鋼片進行后處理,以改進開口孔壁。
其特點是:
1、孔壁潤滑,對超細距離的QFP/BGA/CSP尤其合適。
2、減少SMT模板的擦洗次數,大大提高工作效率 。
電鑄模板(E.F.Stencil)
為適應電子產品短、小、輕、薄的要求,超細體積(如0201)和超密距離(如 ūBGA、CSP)被廣泛應用,這樣一來,SMT鋼網職業對印刷模板也提出了更高的要求, 電鑄模板應運而生。
階梯模板(StepStencil)
因同一PCB上各類元件焊接時對錫膏量要求的不同,就要求同一SMT模板部分區域厚度不同,這就產生了STEP-DOWN&STEP-UP工藝模板。

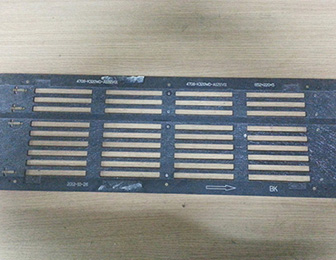

SMT鋼網
STEP-DOWN模板
對模板進行局部減薄,以減少特定元件焊接時的錫量。
邦定模板(BondingStencil)
PCB上已固定了COB器件,但仍要進行印錫的貼片工藝,這就需求用到Bonding模板。
Bonding模板就是在模板所對應的PCB bonding位處加做一個小蓋,以避開COB器件達到平整印刷的目的。
鍍鎳模板(Ni.P.Stencil)
為了減少錫膏與孔壁之間的摩擦力,便于脫模,進一步改進錫膏的開釋作用, 在2004年頭,偉立異公司在傳統減成工藝“電拋光”模板基礎上,增加了特其他后 處理加成工藝——“鍍鎳”,并獲得專利。鍍鎳模板結合了激光模板與電鑄模板的長處。
